零基础看懂电路板！电子元器件识别教程，从电阻电容到集成电路芯片一次讲明白
拿到一块主板、声卡或工控板卡，密密麻麻的元件让人无从下手——这是许多硬件DIY爱好者、设备维修技术员和元器件采购人员共同的痛点。芯片级维修与硬件选型的核心门槛，往往不在于焊接手法，而在于能否一眼认出元件并判断其作用。
本文按照由简到难的顺序，梳理常用电子元器件的识别要点。掌握这套方法后，面对陌生电路板也能快速理清思路。
先记住一句话：电路的底层逻辑
被动元件负责通路与储能，半导体器件负责控制与放大，芯片则是把大量器件集成在一起的“电路大脑”。
带着这个框架去看板子，就不会被数量吓住。接下来按这个顺序逐一拆解。
三大被动元件：电阻、电容、电感
电阻（R）
核心功能：限流、分压，单位欧姆（Ω）。
举个例子：LED灯直接接入5V电压会烧毁，串联电阻分压限流，LED才能稳定点亮。
贴片电阻：丝印数字代表阻值，例如丝印102，计算为10×10²=1000Ω=1kΩ；

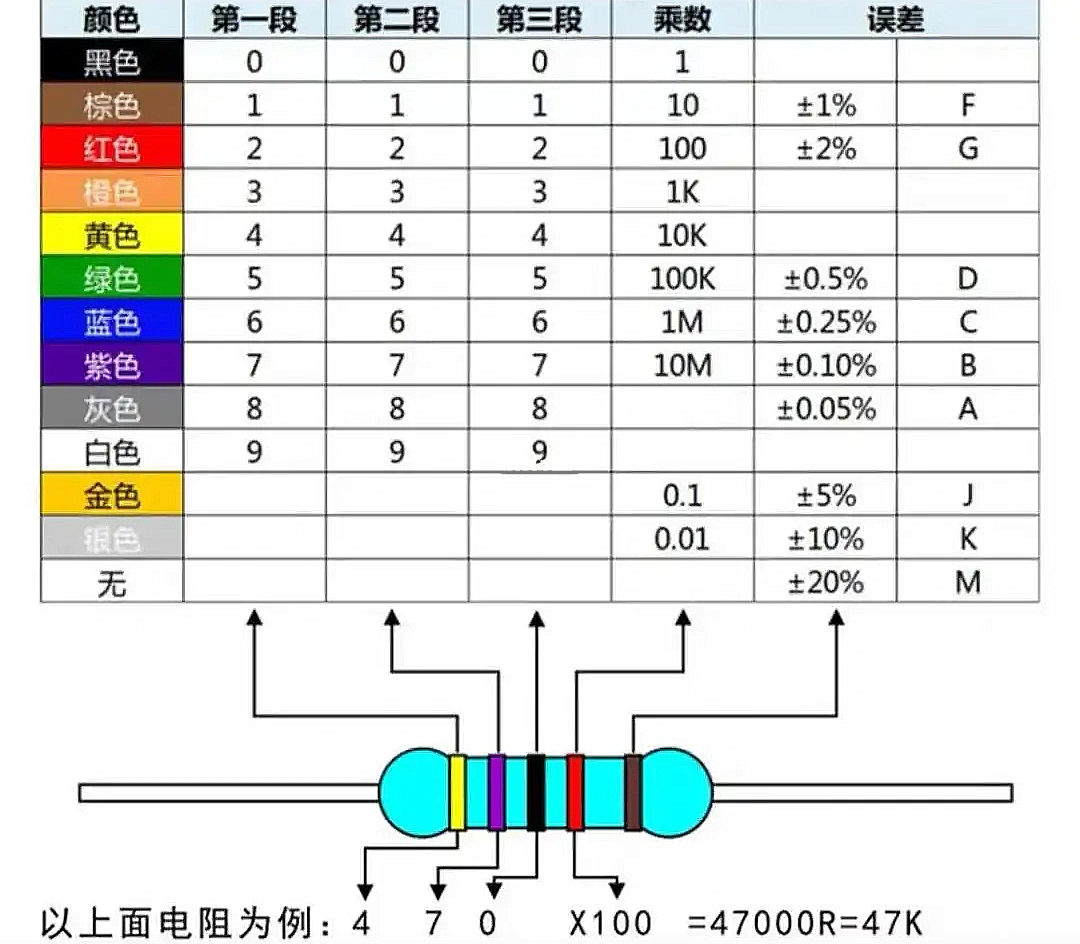

直插电阻：依靠色环读数，棕黑红金，代表10×100=1000Ω，误差±5%。
维修提示：万用表测出电阻阻值无穷大，说明已开路损坏。多数板卡没有配套电路图，无法得知原始标称值。此时若能读出同批次或对称位置完好电阻的色环/丝印参数，就能直接完成替换，这是芯片级维修中最实用的技巧之一。
电容（C）
核心功能：储存电荷，特性隔直通交，多用于滤波、去耦、储能；单位法拉（F），常用μF、pF
电解电容：圆柱形，顶部有防爆刻纹（十字或K字形），有正负极。极性接反会导致鼓包甚至爆裂；外观鼓包、漏液基本可判定失效。
MLCC陶瓷电容：浅黄色或灰褐色小方块贴片，无极性，是电路板上数量最多的元件。
钽电容：黄色长方体，有极性条标识正极，耐压余量小，过压易起火，更换时需严格核对耐压值。
电感（L）
依靠电磁感应工作，单位亨利（H），常用 μH。特性是通直阻交，多用于电源电路的储能与滤波。外观多为黑色贴片方块（功率电感）或带磁芯的绕线线圈。
补充两个电源区常见被动元件：压敏电阻（MOV）用于吸收浪涌，外观多为蓝色圆片；NTC热敏电阻用于抑制上电冲击电流，黑色圆片居多。
半导体分立器件：二极管、三极管、MOS管
1. 二极管（D）——单向导电
电流只能从正极流向负极，常用于整流与电路保护。常见型号包括整流管1N4007、稳压二极管、肖特基二极管和LED发光二极管。
识别要点：直插二极管带色环或白色环的一端为负极；贴片二极管通常有横线或色点标识阴极。
万用表验证：二极管档正向测量压降约0.5~0.7V（硅管），肖特基管约0.2~0.4V，反向测量应显示无穷大。正反都通说明击穿，都不通说明开路。
2. 三极管（Q）——电流控制型
引脚分为基极B、集电极C、发射极E，两大用途是信号放大和电子开关：
放大：基极微小电流控制集电极大电流。
开关：基极加电压导通，无电压截止，LED亮灭控制就是典型应用。
分为NPN和PNP两类，靠发射极箭头区分：NPN箭头向外，PNP箭头向内。
3. 场效应管 MOSFET——电压控制型
引脚为栅极G、漏极D、源极S。开关速度快、驱动电流小，大量用于电源同步整流、电机驱动和锂电池保护板。
⚠ 重点注意：栅极氧化层极薄，静电或过压极易造成击穿。正常测量时栅源之间应为高阻态，焊接时必须做好防静电措施，烙铁接地或使用防静电手环。
集成电路芯片 IC（U）——电路的大脑
把海量晶体管、电阻、电容集成在单颗半导体上。常见品类包括单片机MCU、电源管理芯片、运算放大器和存储芯片。
识别方法：查看表面丝印型号。例如 STM32F103C8T6 是单片机，AMS1117-3.3 是3.3V低压差稳压芯片，型号后半段的“-3.3”通常就是输出电压。
封装区分：
DIP：双列直插，引脚穿过PCB，老式板卡常见。
SOP / QFP：引脚分布在元件两侧或四侧，QFP引脚更密。
QFN / BGA：引脚或焊球在底部，外观看不到引脚；其中BGA必须借助专业设备焊接，个人维修难度最高。
实操三步法：拿到陌生板子怎么认？
第一步：看丝印位号（最快的第一识别技巧）

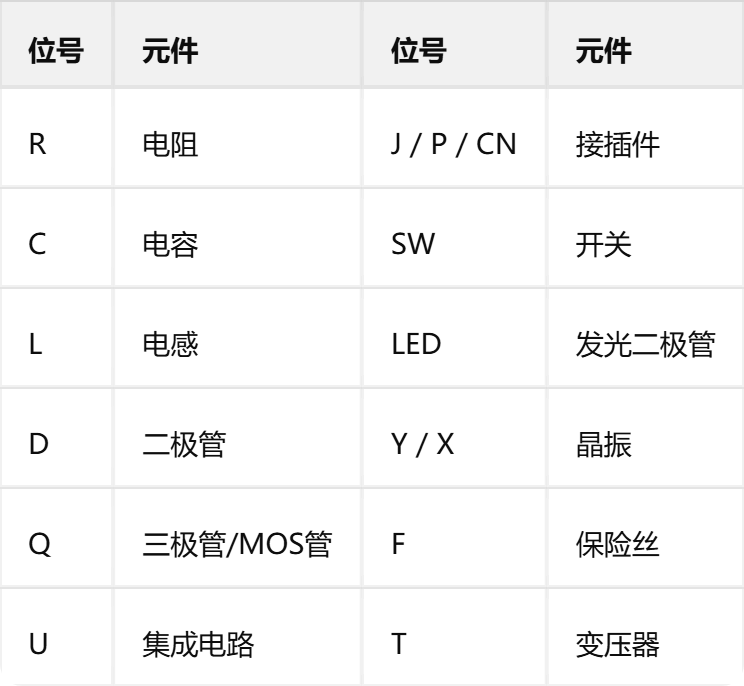

PCB上印刷的字母前缀直接对应元件类型：
第二步：按功能分区识别
电源输入区：保险丝、压敏电阻、NTC、大容量电解电容、变压器、MOS管。
电源转换区：电源管理芯片、功率电感、续流二极管。
主控区：主芯片MCU、晶振、去耦电容。
驱动/输出区：MOS管、运放、接插件、LED指示。
第三步：万用表辅助验证
电阻烧毁断路 → 读数无穷大
电解电容鼓包漏液 → 基本判定失效
二极管正反向特性异常 → 更换同型号
MOS管三脚之间短路 → 大概率已击穿
电子元器件知识适用场景
电路板维修：家电、电源、工控板故障快速定位，精准更换损坏器件。
硬件研发：PCB设计阶段元器件选型、封装绘制、BOM清单制作。
电子DIY：Arduino、ESP32开发板外围电路搭建与调试。
学习进阶：模电、数电、嵌入式开发的知识地基。
产品逆向分析：拆解无人机、显示器、机器人，读懂原厂电路设计思路。
几个容易踩坑的地方
别只看外形不看位号。同样大小的黑色方块，可能是电阻、电容，也可能是电感或IC，位号才是最可靠的依据。
替换电容要看耐压值。容量相同但耐压不足，上电后很容易再次损坏。
有极性元件务必确认方向。电解电容、钽电容、二极管装反，轻则不工作，重则冒烟。
MOS管和IC做好防静电。很多“修完不工作”的问题，其实是静电造成的二次损伤。
色环老化看不清时，可参考同板对称电路或查阅同类板卡资料反推标称值。
看懂电路板上的元件，是硬件维修、研发与采购的共同起点。从丝印位号入手，结合功能分区与万用表验证，绝大多数陌生板卡都能在短时间内理清脉络。后续还可进一步深入贴片元件封装尺寸对照、常见芯片型号速查以及开关电源关键元件选型等话题。
