全球首条12寸GaN量产线官宣！英飞凌11亿欧元落子欧洲，抢占氮化镓功率芯片赛道

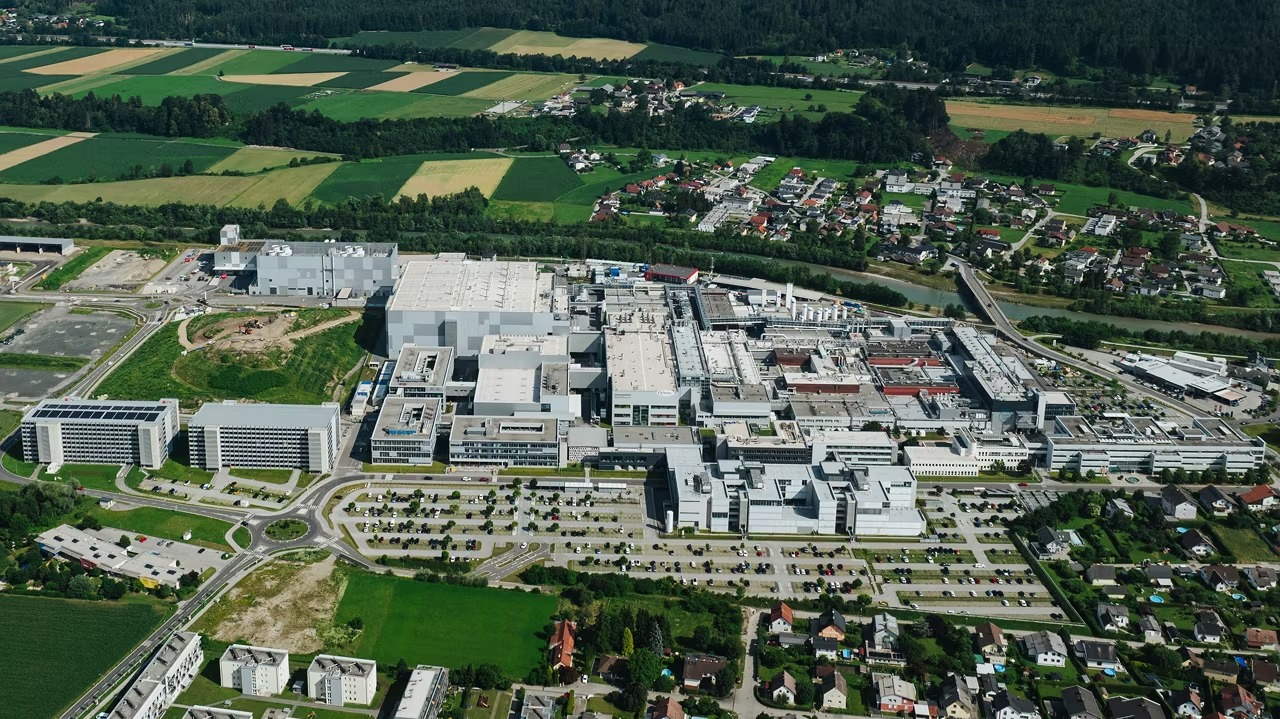

10月27日，英飞凌正式公布重磅投资计划：将在奥地利菲拉赫（Villach）基地建设全球首座 300 毫米（12 英寸）氮化镓（GaN）功率半导体大规模量产晶圆厂，依托《欧洲芯片法案》获得3.19亿欧元资助，助力欧洲夯实半导体技术主权。

根据规划，英飞凌将在2034年前向菲拉赫生产基地投入约11亿欧元，依托现有洁净室与基础设施改造扩建，高效落地这条新一代GaN产线，项目计划2027年底启动投产，产能将跟随市场需求有序爬坡。

早在两年前，英飞凌就完成全球首批300毫米氮化镓晶圆工艺加工，拿下关键技术里程碑。对比主流200mm晶圆，300mm晶圆单片可产出芯片数量提升至原来的2.3倍，生产效率、制造成本优势显著。本次投资，意味着这项前沿工艺正式从研发走向面向客户供货的规模化量产。

氮化镓作为第三代半导体核心材料，具备优异的电能转换特性，开关损耗更低、能效更高，能够帮助设备实现小型化、低发热，是下一代功率器件的核心材料。产品落地后，将重点供给AI数据中心、能源基础设施、电动汽车、工业机器人以及消费电子等高速增长市场。行业机构预测，GaN功率半导体市场到2031年规模有望达到35亿美元，2025–2031年复合增速约35%，增长空间广阔。

英飞凌CEOJochen Hanebeck表示，本次大额投资是英飞凌助力欧洲半导体生态、筑牢技术主权的重要举措。依托300mm氮化镓规模化制造能力，英飞凌将推动GaN器件在多个关键领域普及，把技术领先优势转化为客户价值。

奥地利总理Christian Stocker评价，这是奥地利高科技产业史上规模最大的单项投资之一，标志着半导体产业的未来格局不再仅由亚洲、美洲定义，菲拉赫将打造出全球独有的氮化镓产能支点，巩固奥地利高端制造竞争力，稳住本土高技能岗位与产业价值。

奥地利经济部长Wolfgang Hattmannsdorfer提到，芯片已经成为数字时代的“新石油”，当前欧洲芯片全球产能占比仅约10%，必须补齐先进功率器件本土制造短板。奥地利按人口口径计算，半导体企业研发投入在欧盟领先；芯片产业具备极强的带动效应，芯片行业每新增1个岗位，可带动其他领域新增6个就业岗位。本次3.19亿欧元资助附带明确约束条件，保障公共资金持续赋能本土产业。

该笔补贴属于《欧洲芯片法案》框架下的国家援助，已获欧盟委员会批准，后续等待奥地利联邦经济、能源和旅游部完成正式资助承诺。项目还将联动高校、科研院所、初创企业，打通产学研协同链条，让中小创新主体也能共享氮化镓技术成果。

菲拉赫本就是英飞凌全球功率电子与新型半导体材料技术中心，当地现有员工约5800人，其中4800人扎根菲拉赫厂区。随着300mm GaN产线落地，将和基地原有功率电子研发能力形成强力协同，带动奥地利南部微电子产业集群发展，覆盖科研机构、高校、上下游工业伙伴，持续提升欧洲在功率微电子领域的战略自主能力。

对于功率半导体赛道而言，英飞凌这条12 寸GaN量产线，是氮化镓产业化进程中标志性事件。随着AI算力持续扩容、新能源车渗透率提升、新型电网基础设施建设提速，高能效功率芯片需求持续爆发，而300mm大晶圆路线，也将成为头部厂商降本放量、推动GaN大规模替代传统硅基器件的核心方向。
